H2-16S Etiketli Hat Makinesi
Otomatik Takım Mili Değişimi

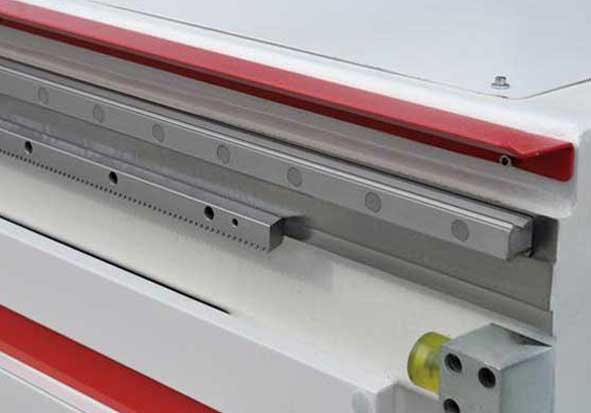

Yüksek Hassasiyete Sahip Doğrusal Kılavuz Kızak
Otomatik Besleme Cihazı, Hızlı

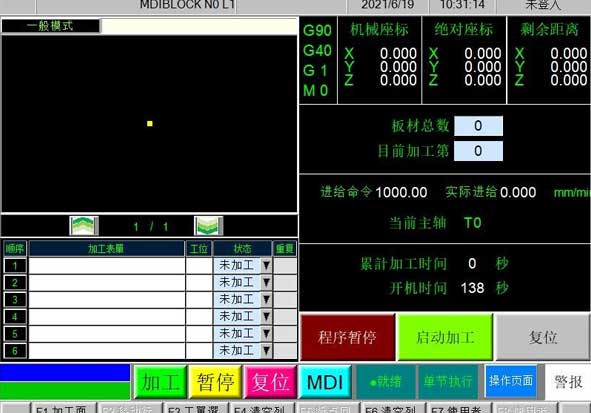

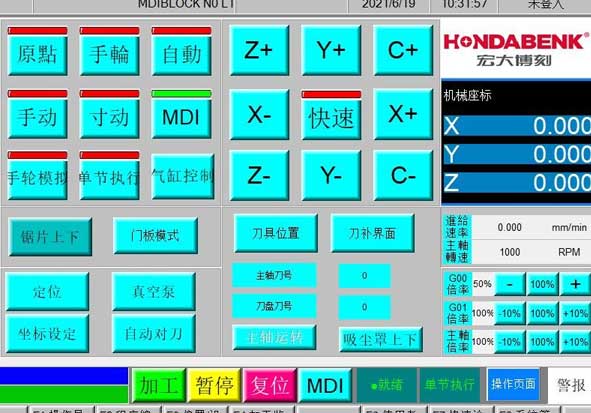

Özelleştirilmiş İşletim Ara Yüzü
Öğrenmesi kolay ve kullanımı hızlıdır.
Sistem Otomatik Planlaması
Parçalar sıraya göre sıralanabilir ve otomatik olarak işlenebilir.
- Dolap Kesimi: Dijital üretim, yüksek hız, doğruluk ve sıfır hata. Kenarlarda yonga ve çapak olmaz.
- Kapı Panellerinin Oyulması: Çeşitli kalıplarda kapı levhaları, yüksek cam kapı panelleri işlenebilmektedir.
- Delme ve Kanal Açma: Ön ve arka oluk konumları ile ön ve arka delik konumları yüksek verimlilik, doğruluk ve sıfır hatayla yapılabilir.
- Tayvan SYNTEC Kontrol Sistemi: Özelleştirilmiş işletim ara yüzü basittir ve öğrenmesi kolaydır.
- İn-line ATC: 20 adet takım otomatik olarak değiştirilebilir, bu sayede farklı işleme ihtiyaçları karşılanabilir.
- Patentli Tali Toz Giderme: Tablanın temiz olmasını temin etmek için itme sırasında tali toz giderme işlemi mevcuttur.
- Otomatik Başlayıp Duran Vakum Pompası: İşlem yapıldıktan sonra vakum pompası otomatik olarak çalışmayı durdurur.
- Otomatik Planlama: Parçalar sıraya göre sıralanabilir ve otomatik olarak işlenir.

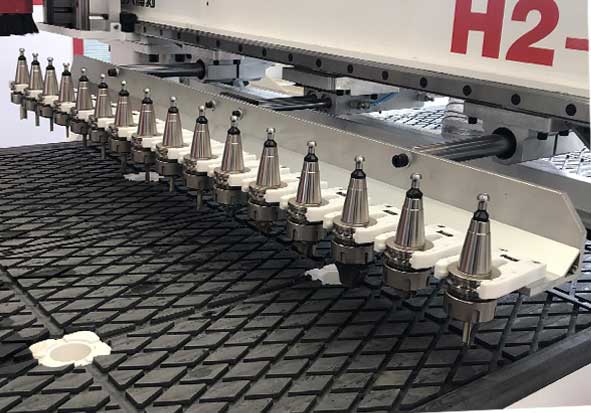

20 Adet ATC Takım Yuvası

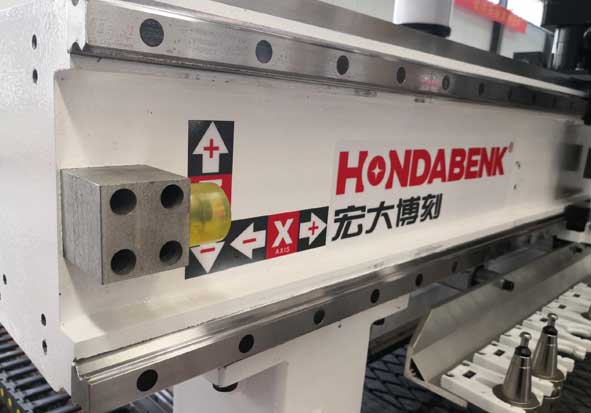

30mm Doğrusal Kılavuz Kızak

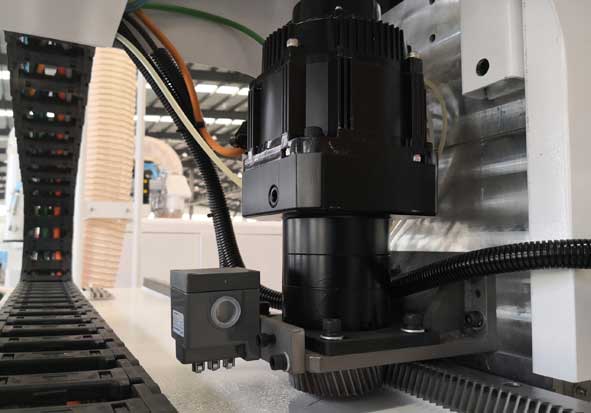

Tayvan AC Servo Motor, Japon Redüktör

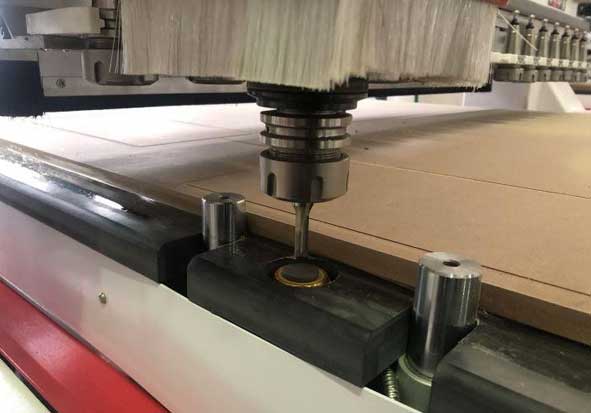

Otomatik Takım Ayar Sensörü ve Konumlandırma Silindiri

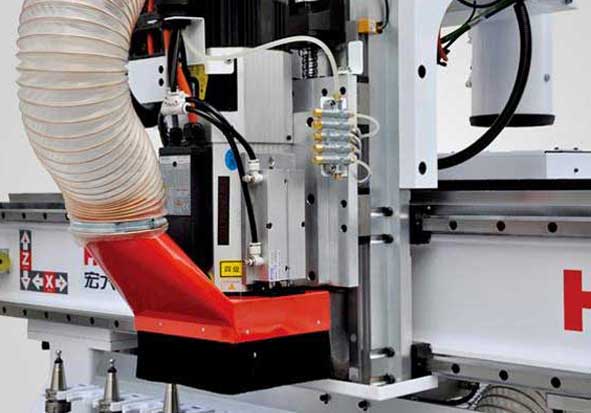

9.0KW Hava Soğutmalı Mil

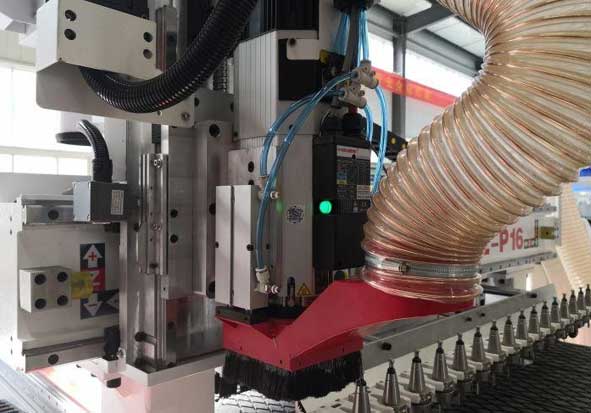

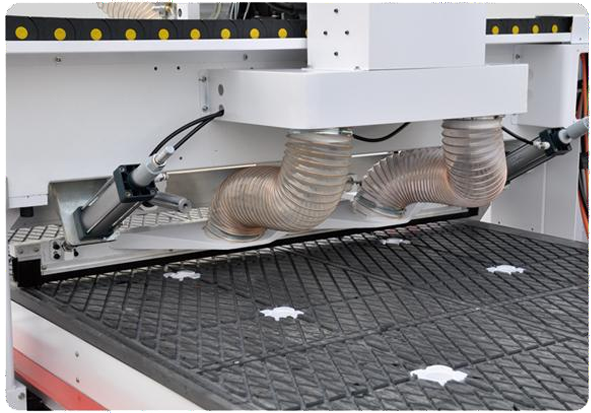

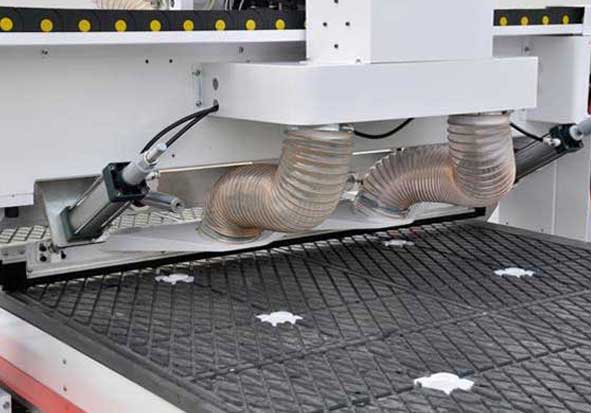

Tali Toz Giderme

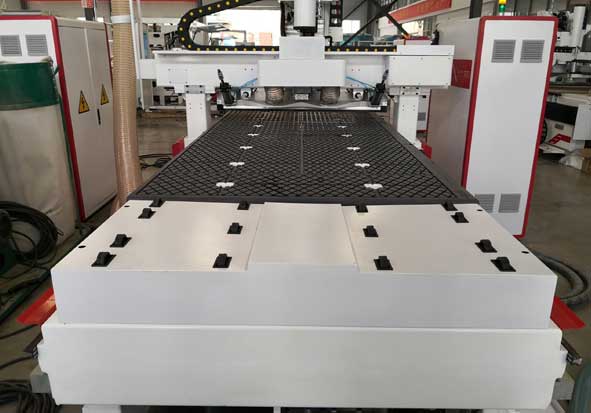

Çalışma Boyutu: 2100x2800mm

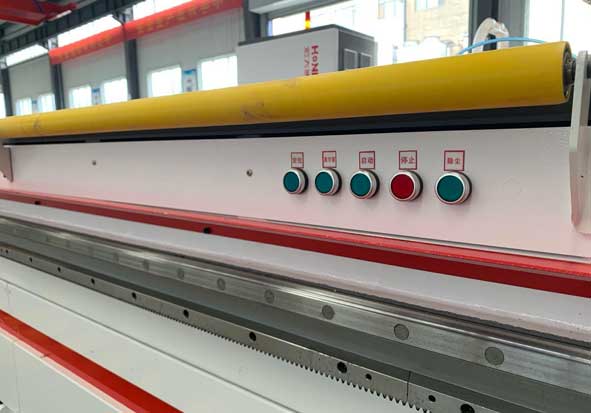

Yandan Çalıştırma Düğmesi
Besleme Ucunda Besleme Merdanesi

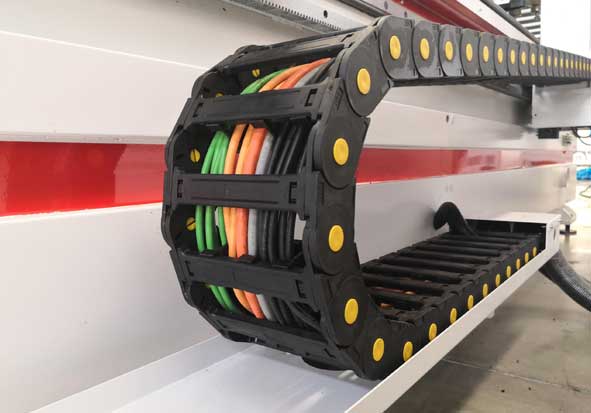

Çekme Zinciri, Esnek Kablo

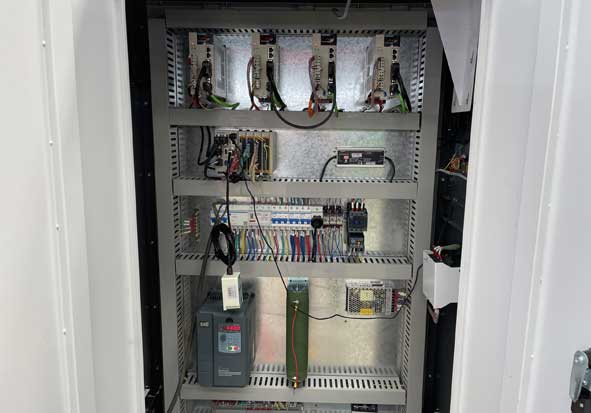

Kontrol Kutusunun Düzeni
Hava Basıncı Depolama Tankı, Otomatik Yağ Doldurma Pompası, Buhar Su Ayırıcısı, Hava Basıncı Alarmı
| H2-16 Tabla boyutu | 2100mm×2800mm | |
|---|---|---|
| Mil | Marka | CC |
| Güç | 9KW | |
| Soğutma şekli | Hava soğutmalı | |
| Dönüş hızı | 6000-24000rpm/dakika | |
| Takım yuvası | Çalışma şekli | İn-line ATC |
| Miktar | 20 adet | |
| Tahrik şekli | Mod | Servo |
| Motor | Tayvan AC servo motor 1.5 kW | |
| Sürücü | Tayvan AC servo motor sürücü | |
| İnverter | Marka | E&T |
| Güç | 11KW | |
| Kontrol sitemi | Tayvan SYNTEC kontrol sistemi ve geniş ekran + MGP kablosuz el çarkı |
|
| Kılavuz kızak | KINGTEK/PEK 30mm doğrusal kılavuz kızak | |
| Dişli çubuk | Yüksek hassasiyetli Alman dişli çubuk | |
| Redüktör | Japon Shimpo | |
| Konumlandırma silindiri | 2+3 | |
| Elektrik kablosu | Yüksek esneklikte | |
| Makine gövdesi | CNC Beş yüzlü freze ağır yatağı | |

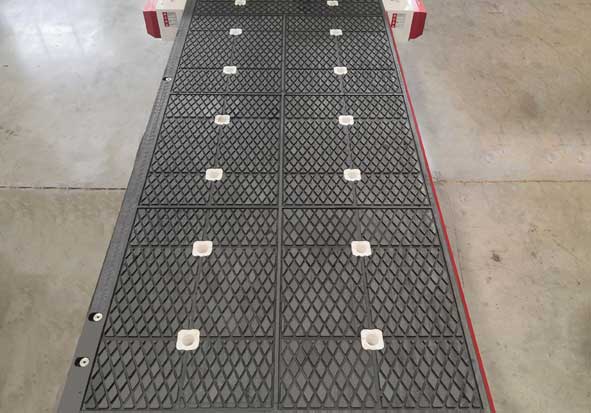

| Tabla | Yüksek emilimli Vakum Tablası (Otomatik başlayıp durma özelliği) | |
| İtme Cihazı | Otomatik ve ikinci temizlik | |
| Çalışma boyutu (X*Y*Z) | 2100mm×2800mm×170mm | |
| Ekipman | Otomatik Etiketleme | |
| Endüstriyel QR kod yazıcısı | America Honeywell | |
| Kontrol sistemi | WEIHONG kontrol sistemi (ana bilgisayar dahil) | |
| Tahrik şekli | WEIHONG Servo sistemi, Japon Shimpo redüktör | |
| Çalışma gerilimi | AC380V/3PH/50HZ | |
| Elektrikli bileşenler | Chint alçak gerilim elektrik/yüksek esneklikte kablo/yüksek kalitede çekme zinciri | |
| Kılavuz kızak | XY：20，Z 20/KINGTEK/PEK | |
| Dişli Çubuk | Yüksek hassasiyete sahip dişli çubuk | |
| Ekipman bileşimi | Taban, endüstriyel QR kod yazıcısı, hassas konumlandırma mekanizması, Tayvan yeni nesil sistem |
|
| Hareket hızı | 35m/dakika | |
| Çalışma boyutu | 2100×2800×150mm | |
| Ağırlık | 0.6T | |
| Konum doğruluğu | ±0.2mm | |
| Vakum pompası | Marka | BECKER |
| Güç | 7.5KW | |
| Tip | KURU | |
| Toz kolektörü | Marka | Haosen |
| Güç | 7500 m3 + 5000 m3 | |
| İşleme hızı | X ekseni | 80m/dakika |
| Y ekseni | 80m/dakika | |
| Z ekseni | 15m/dakika | |
| Çalışma hızı | X ekseni | 20m/dakika |
| Y ekseni | 20m/dakika | |
| Z ekseni | 10m/dakika | |
| Çalışma gerilimi | 380V 50/60HZ | |
| Toplam Güç | Yaklaşık 25KW | |
| Notlar | • Sistem otomatik planlamayı destekler • Besleme ucu çalışma düğmesi desteği • Vakum pompasının otomatik başlama ve durma işlevi desteklenir |
|
