H2-16 Standart Cnc Makinesi
Otomatik Takım Mili Değişimi
Yüksek Hassasiyete Sahip Doğrusal Kılavuz Kızak

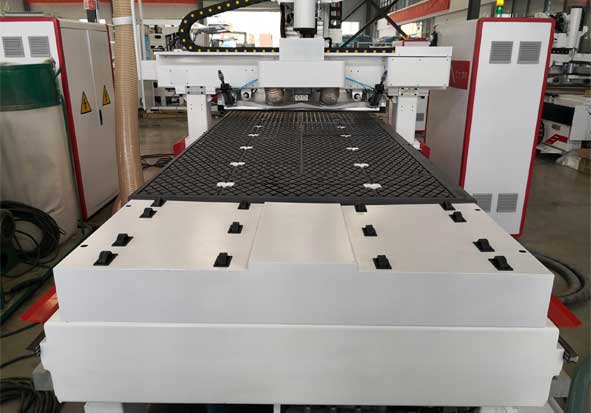

Otomatik Besleme Cihazı, Hızlı

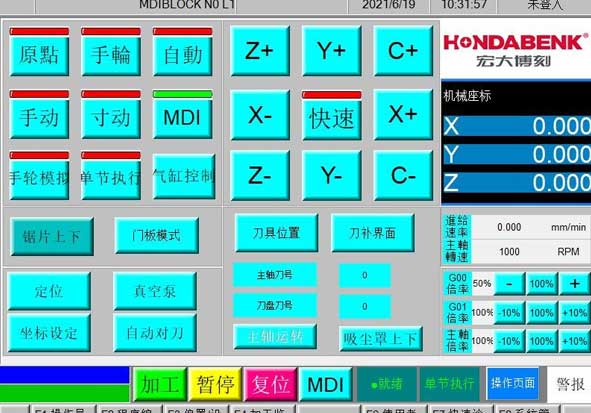

Özelleştirilmiş İşletim Ara Yüzü
Öğrenmesi kolay ve kullanımı hızlıdır.

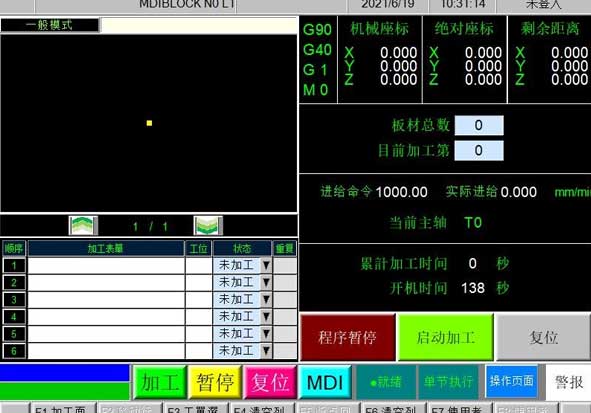

Sistem Otomatik Planlaması
Parçalar sıraya göre sıralanabilir ve otomatik olarak işlenebilir.
- Dolap Kesimi: Dijital üretim, yüksek hız, doğruluk ve sıfır hata. Kenarlarda yonga ve çapak olmaz.
- Kapı Panellerinin Oyulması: Çeşitli kalıplarda kapı levhaları, yüksek cam kapı panelleri işlenebilmektedir.
- Delme ve Kanal Açma: Ön ve arka oluk konumları ile ön ve arka delik konumları yüksek verimlilik, doğruluk ve sıfır hatayla yapılabilir.
- Tayvan SYNTEC Kontrol Sistemi: Özelleştirilmiş işletim ara yüzü basittir ve öğrenmesi kolaydır.
- İn-line ATC: 20 adet takım otomatik olarak değiştirilebilir, bu sayede farklı işleme ihtiyaçları karşılanabilir.
- Patentli Tali Toz Giderme: Tablanın temiz olmasını temin etmek için itme sırasında tali toz giderme işlemi mevcuttur.
- Otomatik Başlayıp Duran Vakum Pompası: İşlem yapıldıktan sonra vakum pompası otomatik olarak çalışmayı durdurur.
- Otomatik Planlama: Parçalar sıraya göre sıralanabilir ve otomatik olarak işlenir.

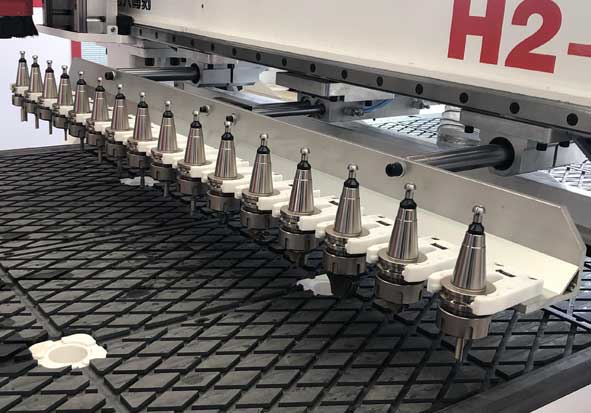

20 Adet ATC Takım Yuvası

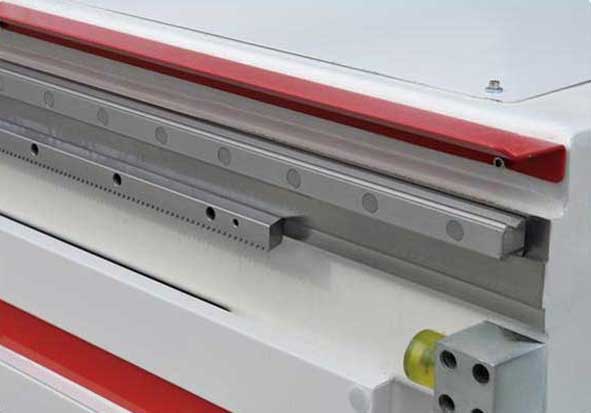

30mm Doğrusal Kılavuz Kızak

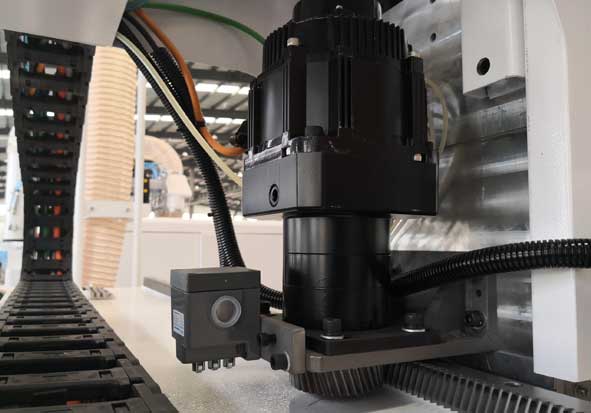

Tayvan AC Servo Motor, Japon Redüktör

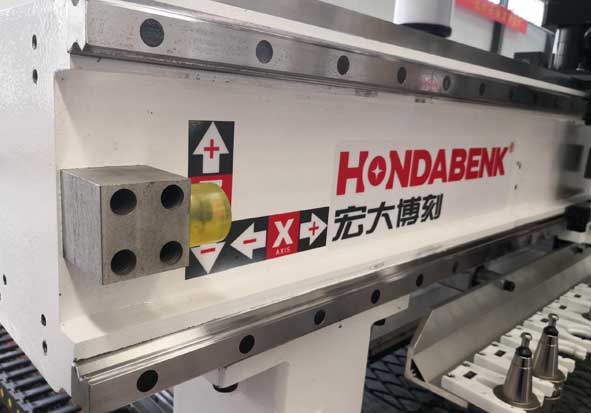

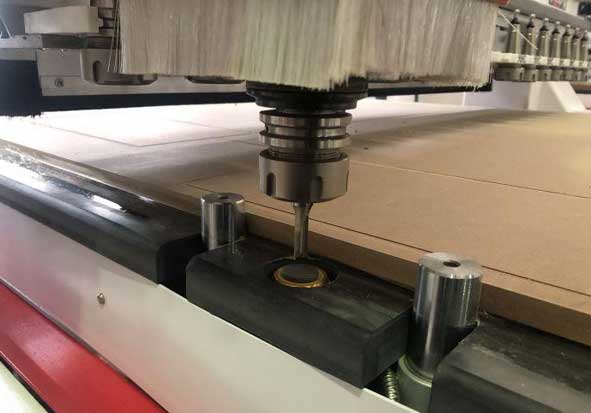

Otomatik Takım Ayar Sensörü ve Konumlandırma Silindiri

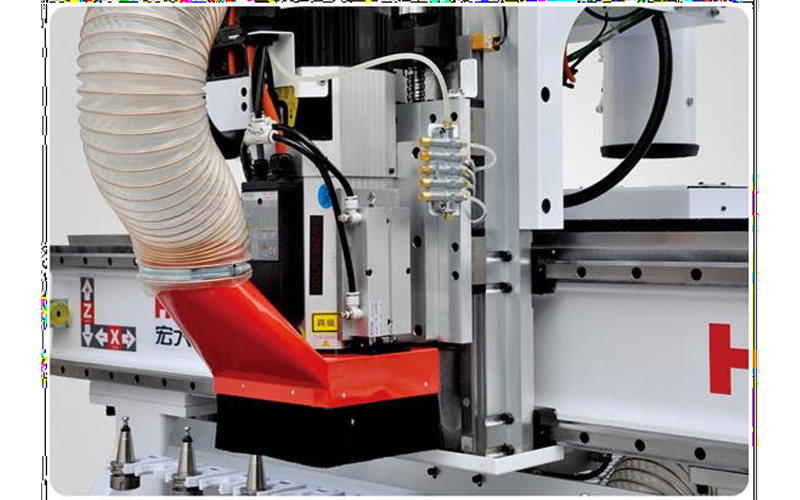

9.0KW Hava Soğutmalı Mil

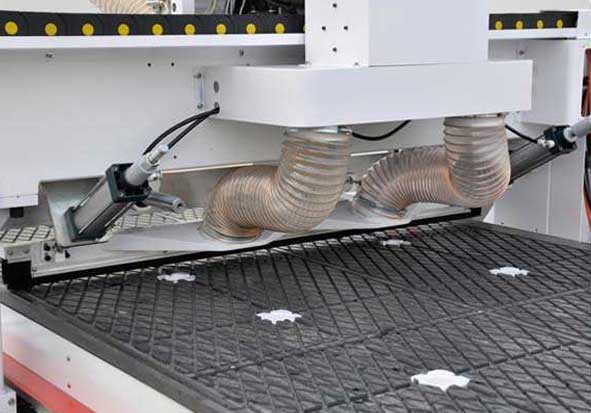

Otomatik Toz Emme

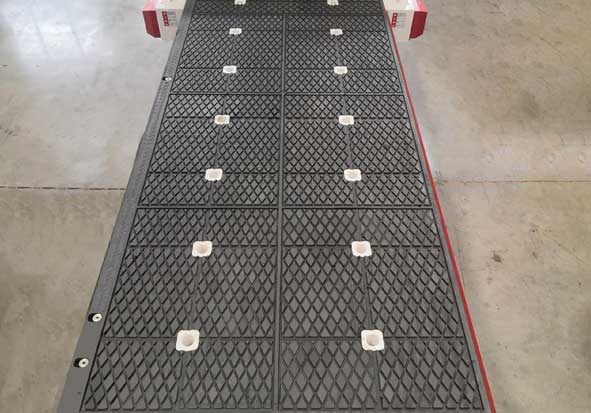

Çalışma Boyutu: 2000X3000mm
Yandan Çalıştırma Düğmesi
Besleme Ucunda Besleme Merdanesi

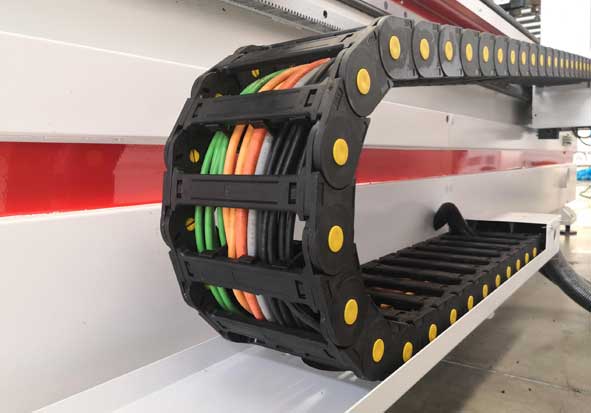

Çekme Zinciri, Esnek Kablo

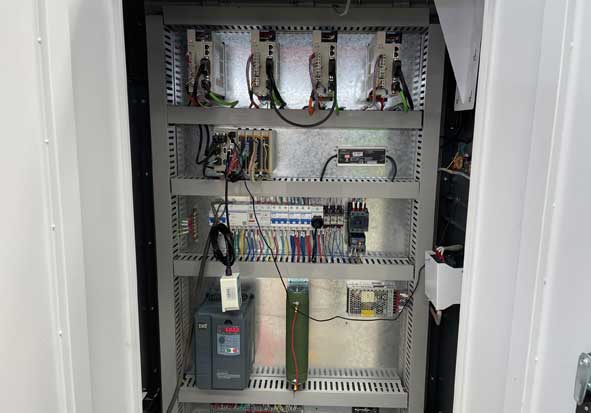

Kontrol Kutusunun Düzeni

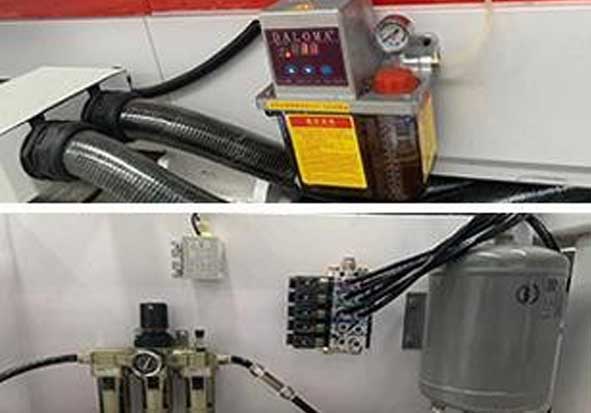

Hava Basıncı Depolama Tankı, Otomatik Yağ Doldurma Pompası, Buhar Su Ayırıcısı, Hava Basıncı Alarmı
| H2-16 Tabla boyutu | 2100mm×2800mm | |
|---|---|---|
| KONTROL ÜNİTESİ 19'' İNÇ | arcSoft | CC |
| Mil | Marka | 9.0 Kw |
| Güç | Hava soğutmalı | |
| 6000-24000rpm/dakika | ATC | |
| Miktar | 20 adet | |
| Tahrik şekli | Mod | Servo |
| Motor | Tayvan Yassgama Servo motor 1.5KW | |
| Sürücü | Tayvan Yassgama Servo sürücü | |
| İnverter | Marka | EDT |
| Güç | 11KW | |
| Kontrol sistemi | Tayvan SYNTEC kontrol sistemi ve geniş ekran + MGP kablosuz el çarkı |
|
| Kılavuz kızak | KINGTEK/PEK 30mm doğrusal kılavuz kızak | |
| Dişli çubuğu | Yüksek hassasiyetli Alman dişli çubuğu | |
| Redüktör | Japon Shimpo | |
| Konumlandırma silindiri | 2+3 adet | |
| Elektrik kablosu | Yüksek esneklikte | |
| Makine gövdesi | CNC Beş yüzlü freze ağır yatağı | |
| Tabla | Yüksek emilimli Vakum Tablası (Otomatik başlayıp durma özelliği) |
|
| İtme cihazı | Otomatik ve ikinci temizlik | |
| Çalışma boyutu (X*Y*Z | 4'×8'、4'×9'、4'×10'、 7'×9'、 7'×10' levhalar işlenebilir |
|
| Vakum pompası | Marka | BECKER |
| Güç | 7.5KW | |
| TİP | KURU | |
| İşleme hızı | Marka | Haosen |
| Güç | 7500 m3 | |
| İşleme hızı | X ekseni | 80m/dakika |
| Y ekseni | 80m/dakika | |
| Z ekseni | 15m/dakika | |
| Çalışm hızı | X ekseni | 20m/dakika |
| Y ekseni | 20m/dakika | |
| Z ekseni | 10m/dakika | |
| Çalışma gerilimi | 380V 50/60HZ | |
| Toplam Güç | Yaklaşık 25KW | |
| Notlar: | • Sistem otomatik planlamayı destekler. • Besleme ucu çalışma düğmesi desteği • Vakum pompasının otomatik başlama ve durma işlevi desteklenir |
|
